智慧排水信息化云平臺

市場價： 0.00

價格： 0.00

智慧排水信息化云平臺

智慧排水綜合信息管理系統（排水信息化系統 ）

排水泵是將各種污(廢)水由低處提升到高處所用的抽水機械。由安置排水泵及有關附屬設備的建筑物或構筑物(如水泵間、集水池、格柵、輔助間及變電室)組成排水泵站。排水泵站按排水的性質可分為污水泵站（生活污水和生產污水）、雨水泵站、合流泵站和污泥泵站等。按在排水系統中所處的位置,又分為局部泵站、中途泵站和終點泵站。

智慧排水綜合信息管理系統是城市防汛排澇和日常污水排放、處理的綜合監管平臺。借助該系統，相關部門可全面掌握城市排水現狀、及時采取防汛排澇措施，可實現城市排水系統的全方位監控和全局化調度管理。

智慧排水綜合信息管理系統采用集散式設計理念，按照多級監控中心設計。相關部門內建立總監控中心，各排水管理處、污水處理廠、中水處理廠內建立二級分控中心。監控總中心負責對整個城區排水系統進行全面的監控和管理，各二級分控中心負責轄區內排水設施的監控和管理。

一、城市污水排水監控系統：

二、城市雨水/街道排水監控系統

1、排水泵站監控設備

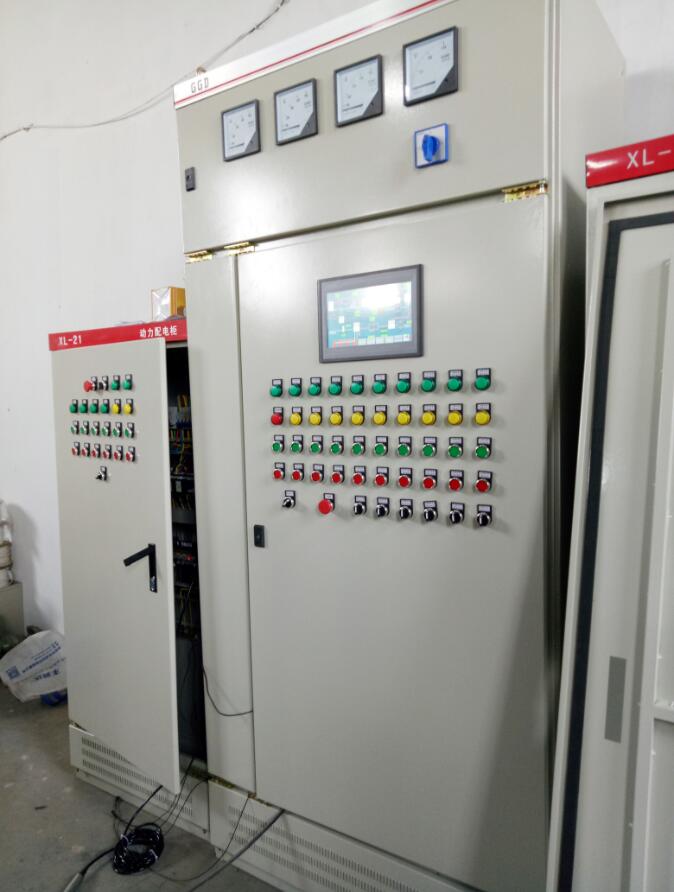

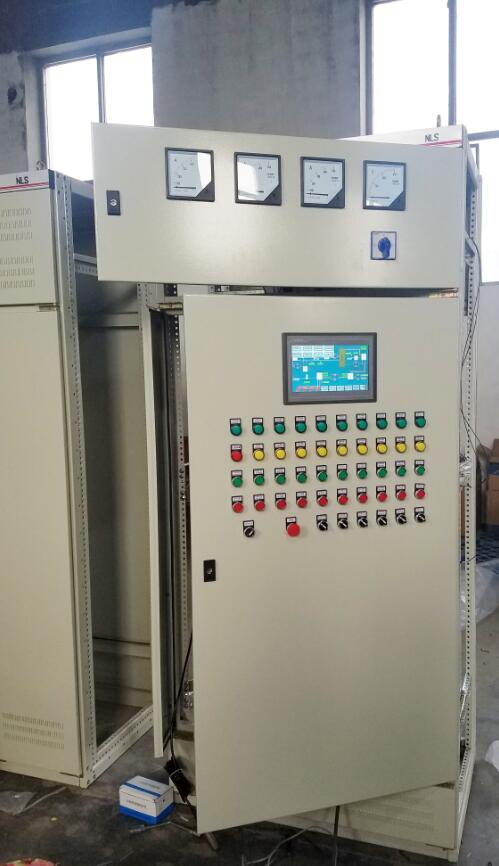

排水泵站監控設備

排水泵站監控設備安裝在排水泵站現場，主要功能如下：

◆ 監測格柵機前、格柵機后水位；監測泵站出水量；

監測排水泵的啟停狀態、保護狀態、控制模式和電壓、電流等運行參數。

◆ 支持手動控制、自動控制、遠程控制格柵機和排水泵的啟停；支持遠程切換控制模式。

◆ 智能輪換排水泵啟動順序，延長設備使用壽命。

◆ 工業平板電腦實時顯示監測數據和相關設備運行狀態，支持觸控操作。

◆ 水位超限、電流超限、人員進入等狀況發生時，立即上報告警信息。

◆ 采用模塊化設計，每臺格柵機、排水泵獨立監控，便于維護。

◆ 支持光纖、以太網、RS485總線、GPRS等多種通信方式。

◆ 支持遠程修改工作參數、升級程序，實現遠程維護。

2、污水處理廠和中水處理廠監控設備

水廠監控設備

情況1—污水處理廠和中水處理廠已實施本地集中監控：

水廠測控終端可通過OPC接口的形式從現有監控系統軟件中獲取水廠監控數據，并連同監控視頻一并傳送給監控總中心。

情況2—污水處理廠和中水處理廠未實施本地集中監控：

水廠測控終端需增加數據采集和設備控制模塊，采集水廠內進廠和出廠水質、進廠和出廠流量、沉淀池和貯泥池液位、水泵和水處理設備運行狀態等數據信息，并連同監控視頻一并傳送給監控總中心。

3、立交橋及重要路段監控設備

立交橋及重要路段監控可采用兩種方式：

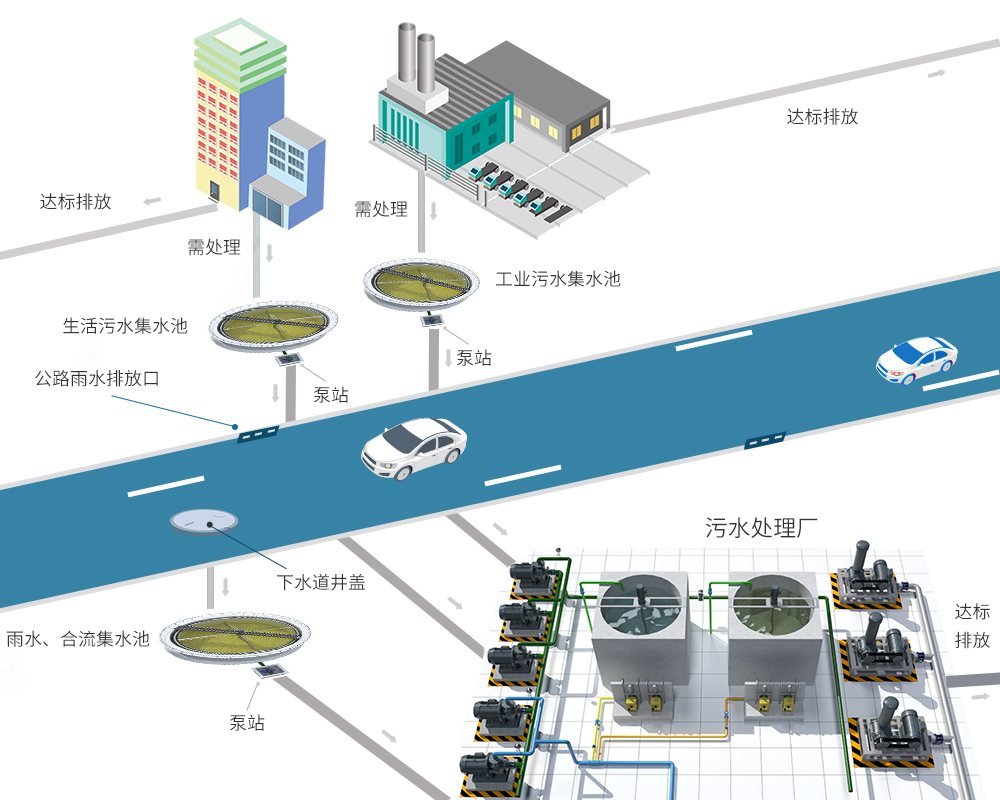

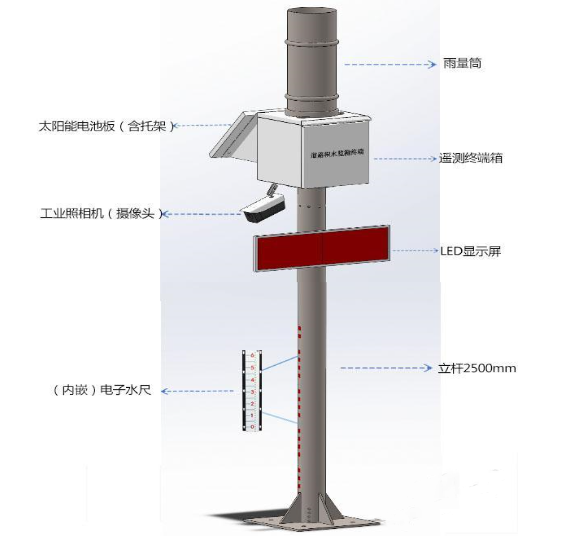

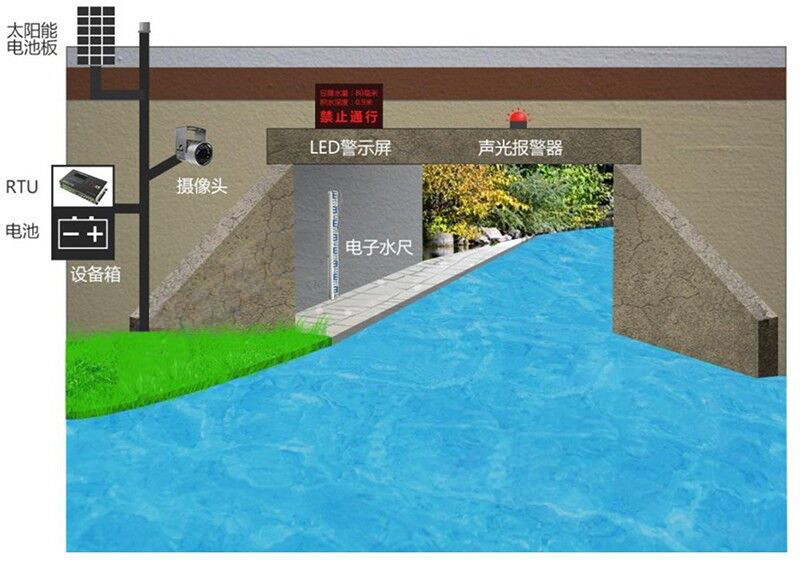

現場安裝示意圖

（1）通過GPRS網絡遠程監測水位

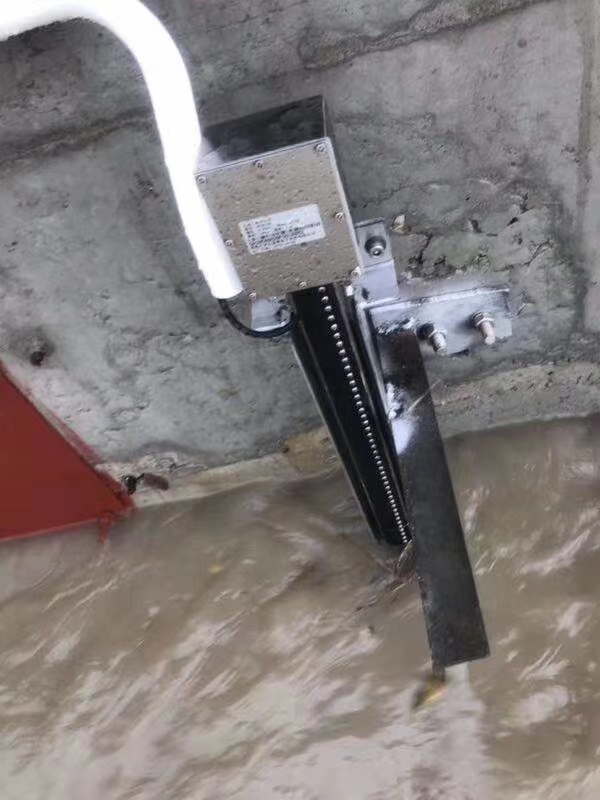

此種方式下，選用投入式水位計和水位監測終端監測現場水位，并通過GPRS網絡將水位數據傳送給排水管理處分控中心。為靈活布設測點、不受供電條件限制，建議選用太陽能供電型水位監測終端。

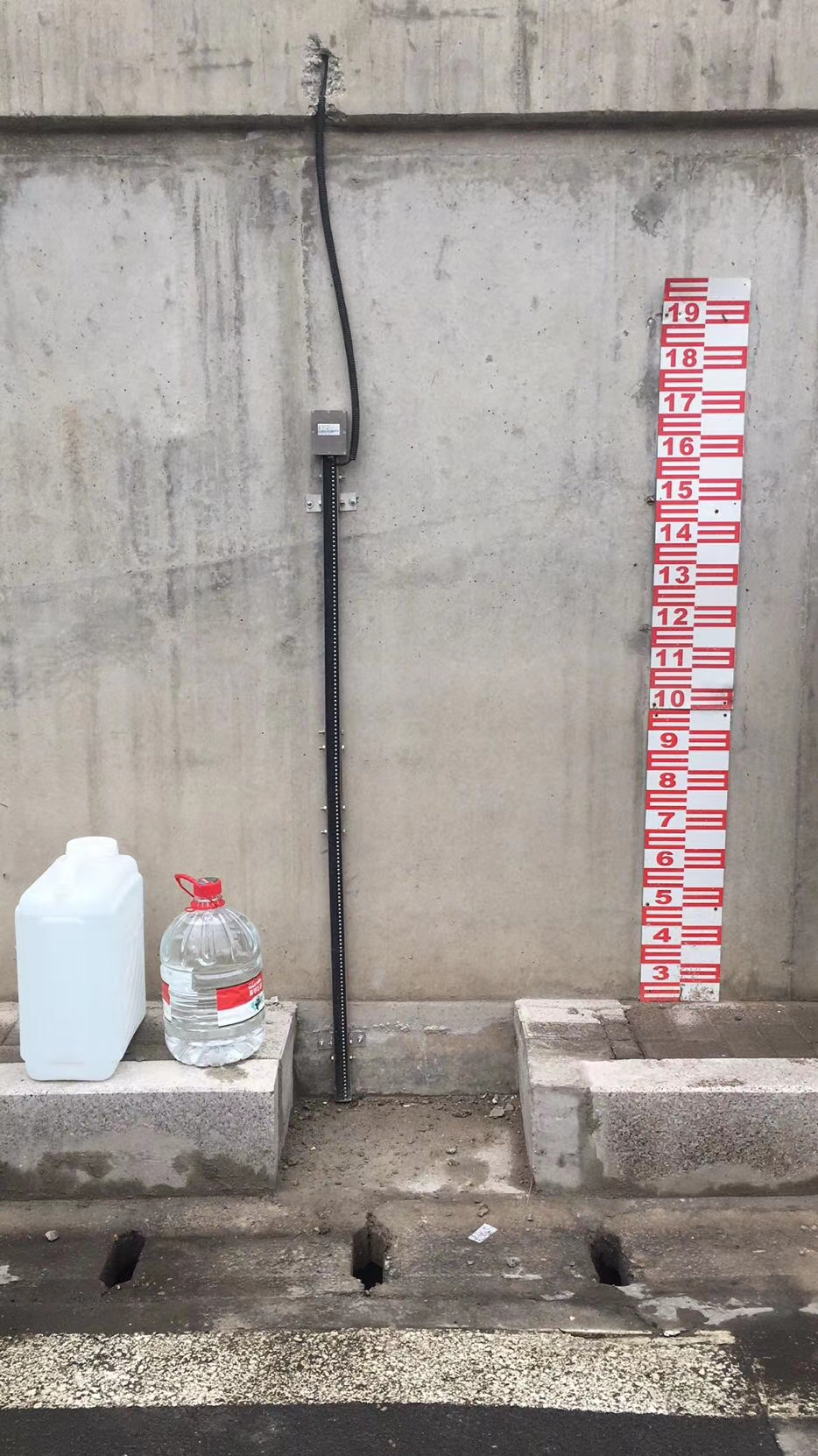

監控設備安裝現場展示：

立交橋水位監測點重要路段水位監測點

（2）通過3G/4G網絡遠程監控實時視頻

此種方式下，選用視頻攝像機和視頻監控終端監控現場實時視頻，并通過3G/4G網絡將監控視頻傳送至排水管理處分控中心。為了降低運營費用，可選擇只在汛期實施無線視頻監控。

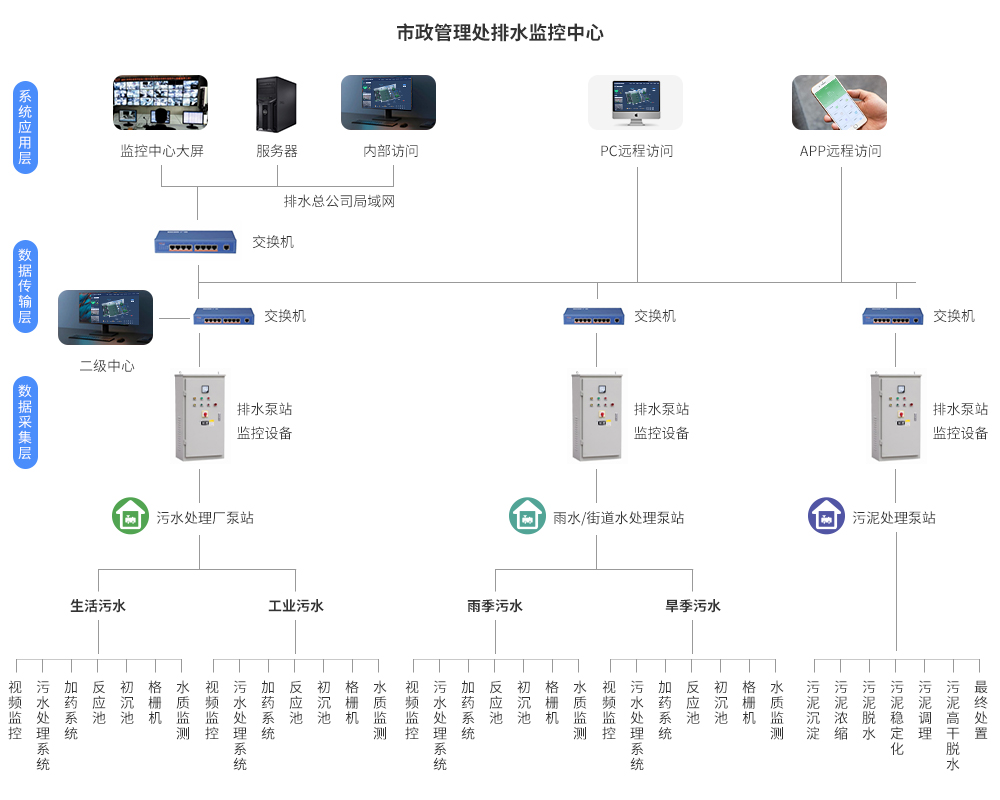

排水公司總監控中心與各二級分控中心之間租用光纖并建立VPN專網來搭建通信網絡。

排水管理處分控中心與各排水泵站之間租用光纖來搭建通信網絡；立交橋、重要路段等分布分散且不具備光纖接入條件的監控點，采用GPRS無線網絡來做為補充。

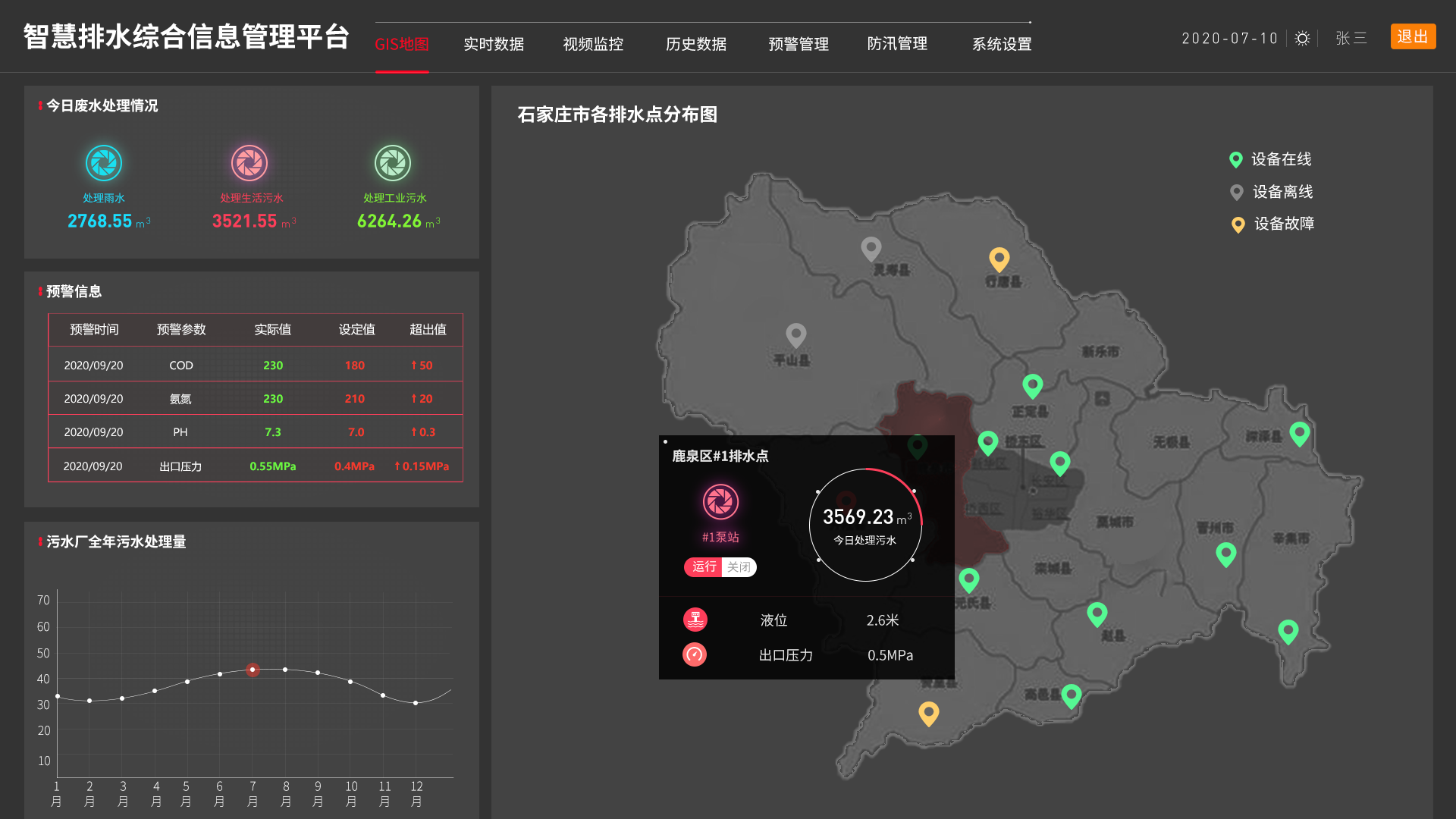

站點地圖： 地圖展示設備的地里位置，并通過顏色區分設備的運行/故障/離線狀態，選中設備可直接查看當前監測點的數據參數、報警狀態、現場工況等。

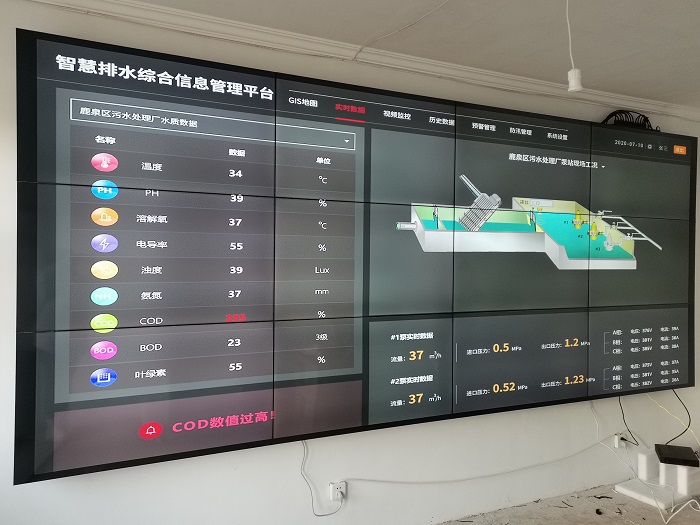

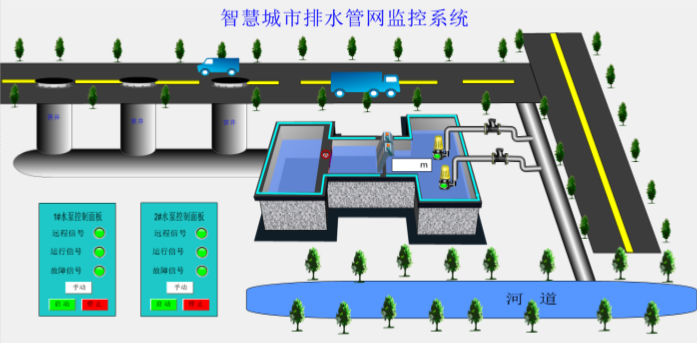

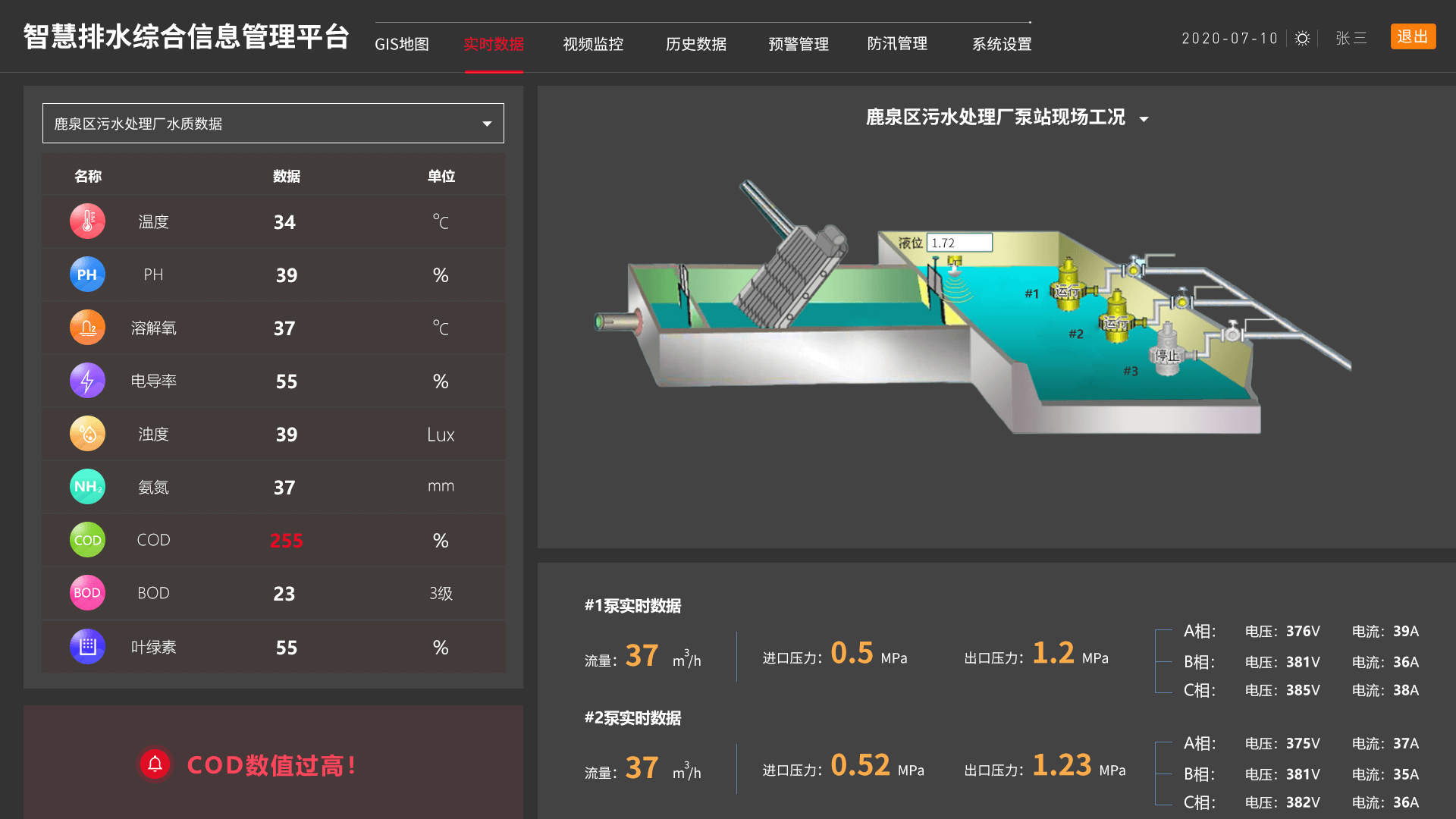

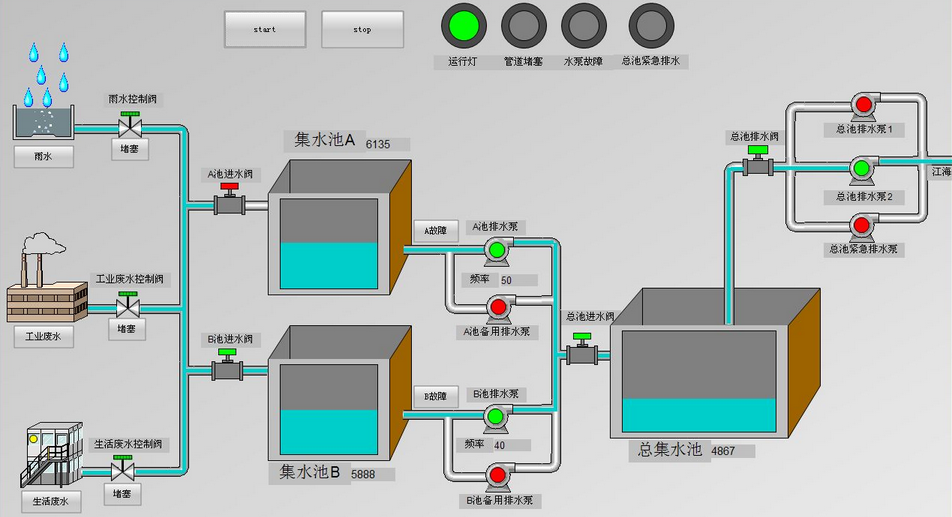

運行監控：通過電腦web網頁、手機網頁和微信小程序直接查看設備的組態界面、實時數據、實時報警、歷史報警、以及個監測點的運行狀態和水處理全業務流程環節中的所有設備運行狀態等。

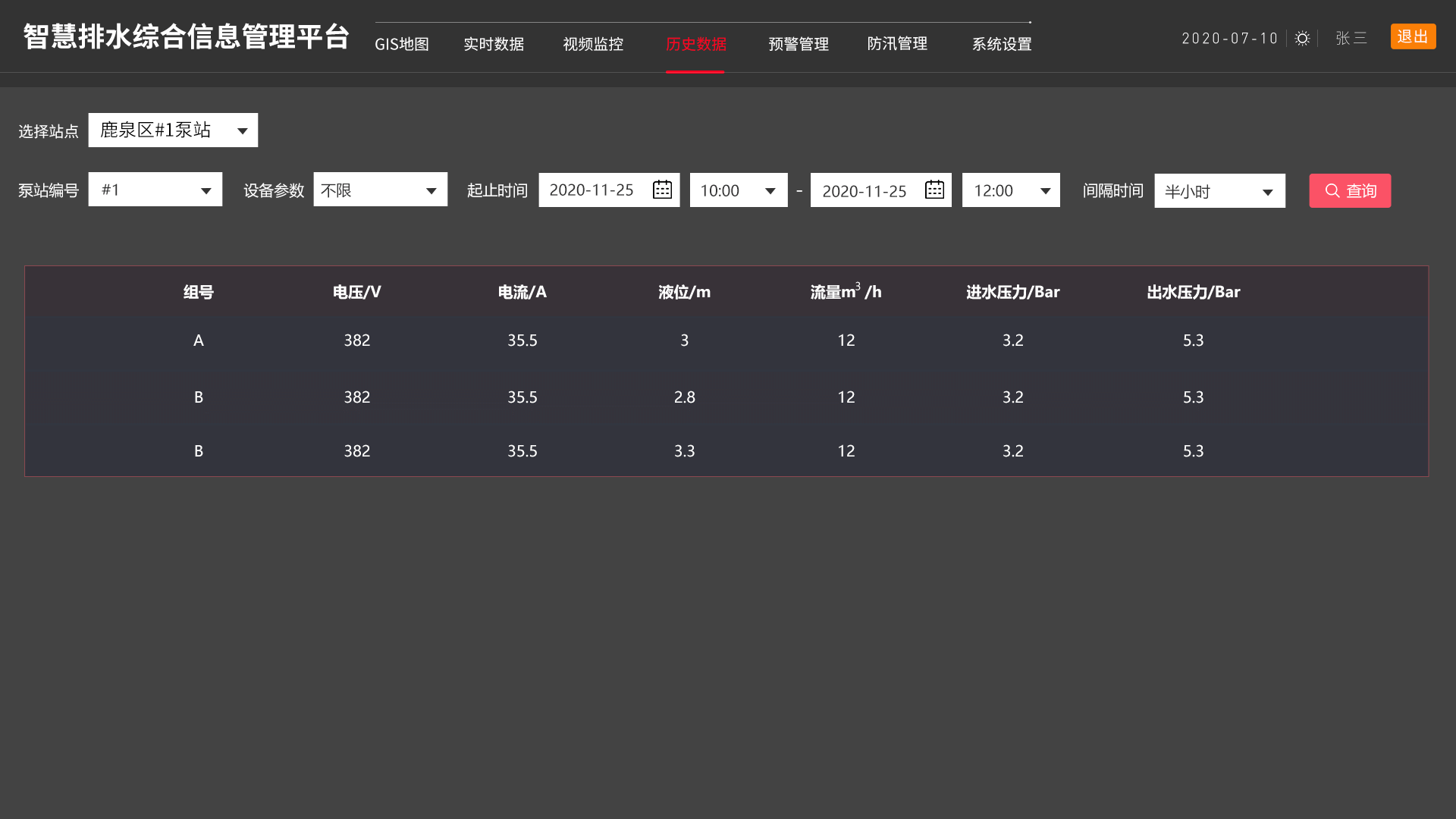

統計分析：實現對設備的實時運行監控，及時或預見性的發布維修工單，信息化調度售后人員保障客戶及居民生產，提高設備生產效率；建立設備檔案，累計設備運行及生產數據，通過統計分析，提供設備使用經驗，為設備的升級以及新產品開發提供數據依據。
同時可以生成實時曲線/柱狀圖/扇形圖和歷史曲線/柱狀圖/扇形圖，根據趨勢變化來分析設備的運行情況，可以多個變量進行圖形對比。對處理水量、排水量、水質類型、液位變化儀表等設備壓力，水質的歷史記錄數據及圖形查詢分析；還可以根據選擇某段時間內的歷史記錄圖形分析，輔助相關部門直觀查詢、分析，指導決策行為。
一鍵生成表格保存留檔。

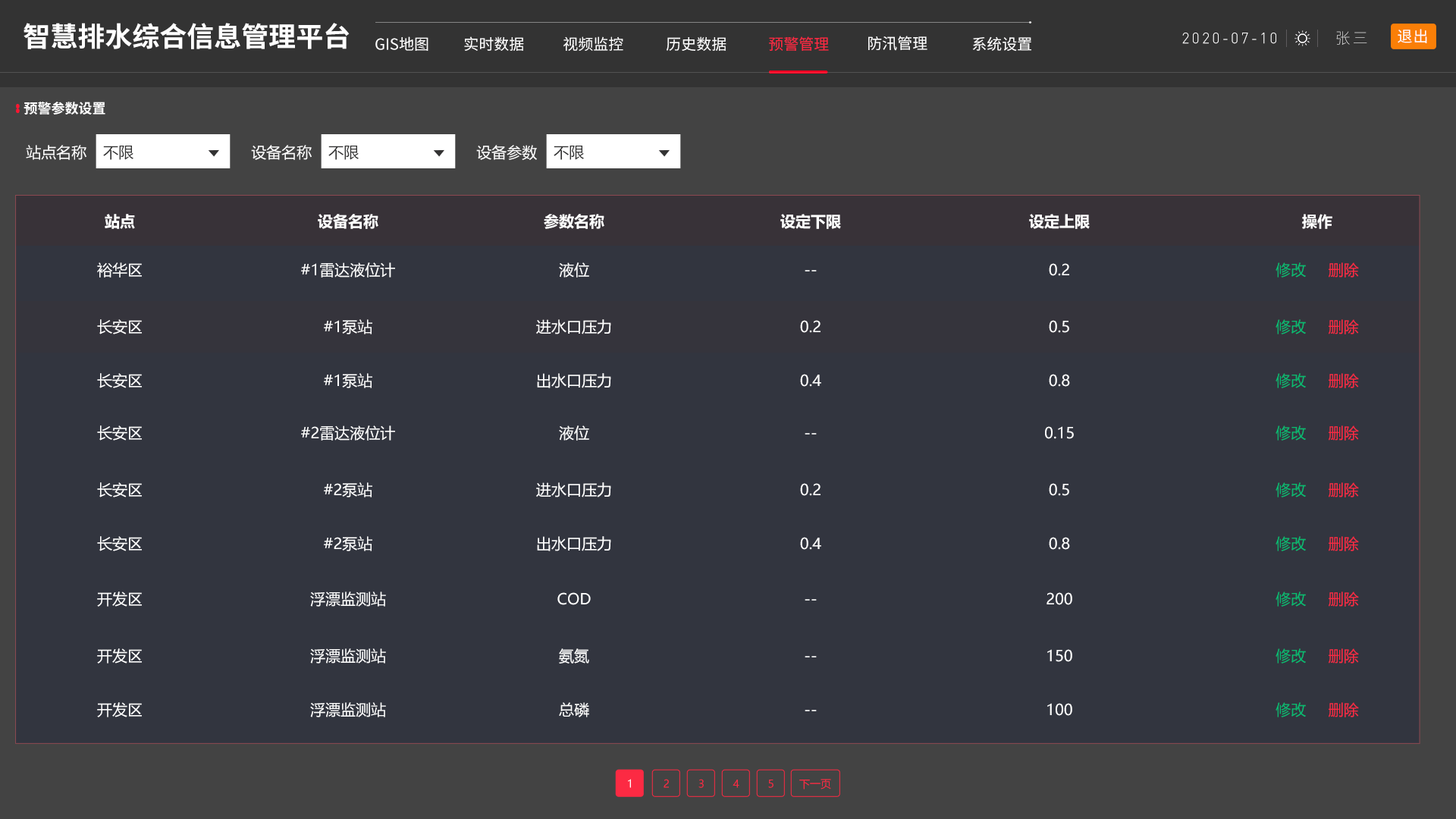

預警管理：管理部分可以設定各個監測點的參數上下限，當某點超過或者低于閥值，系統可進行報警提示，提醒相關人員和部門及時采取措施，避免損失。

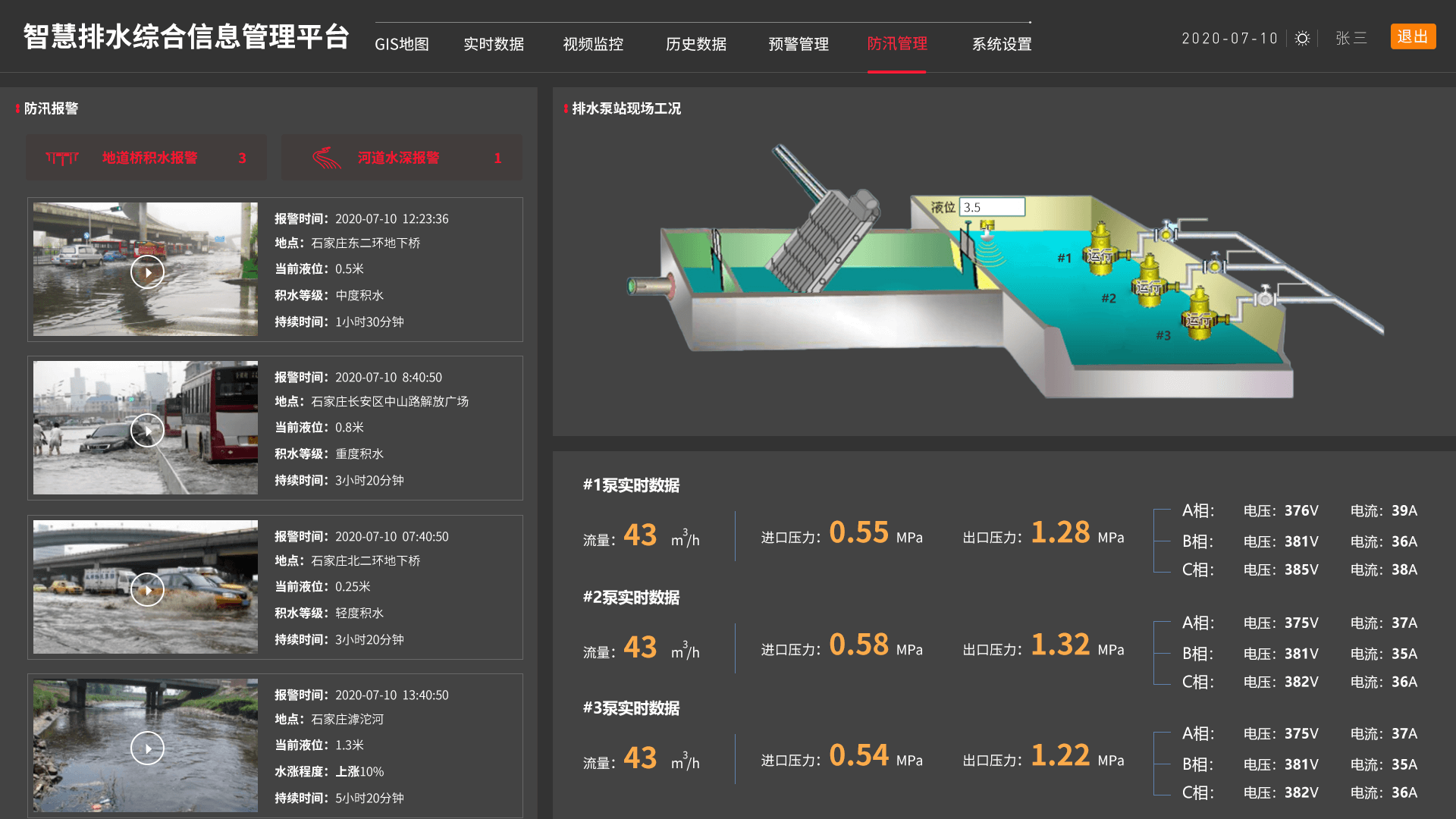

防汛管理：智慧排水綜合信息管理平臺可遠程監測重點區域的空中降雨量、地面產流、排水管網匯流等實時數據，可與排水泵站實現系統聯動，根據積水監測點水位變化自動控制水泵的啟停，助力城市防汛工程。

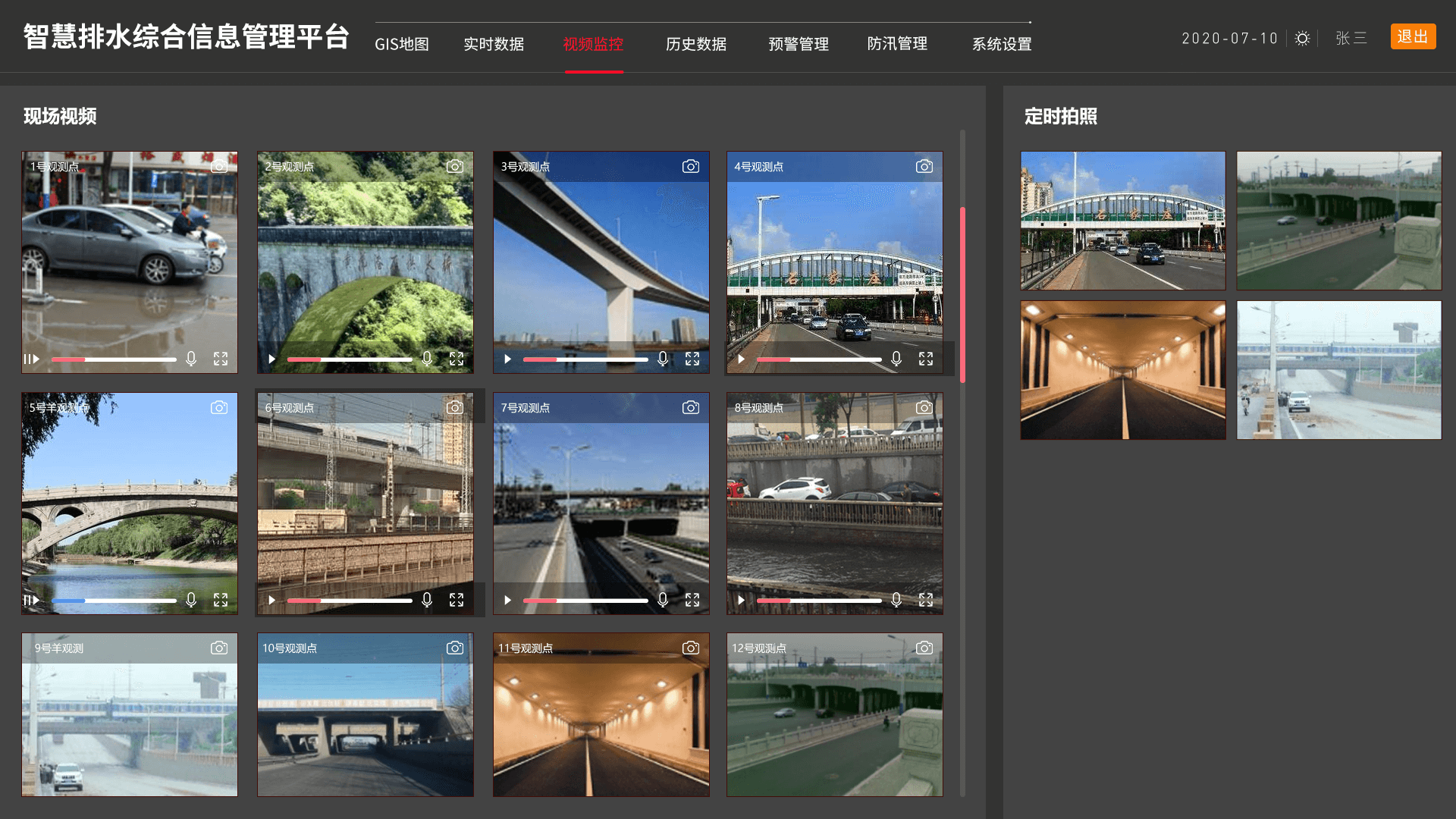

視頻監控：支持圖像抓拍及視頻監控功能，可擴展支持視頻本地存儲和實時上報功能，可以更加直觀的查看監測點當前環境。城市汛期可通過圖片確定淹沒區邊界范圍。

手機APP移動端

手機APP移動子系統實現跨操作系統、跨空間的人機交互體驗，通過移動端，管理人員可以方便的查看各個站點的設備運行狀況、實時數據、現場視頻等信息；工作人員可以在移動端方便執行站點檢查、設備巡檢和報修工作，提高工作效率，記錄工作軌跡；地方人員可以在移動端上報和記錄環境違法事件。

主要功能包括但不止：設備運行狀況監測、數據監測、現場視頻監測、突發污染事件報警、設備巡點檢、設備報修管理，環境違法事件舉報?？赏瑫r做到：井蓋丟失、管網冒溢、道路積水、泵站運行等，建立了發現-上報-派遣-處置-反饋的巡查處置流程。

(1)體現排水全過程管理。
(2)構建排水監測一張網。
(3）構建排水管理要素展示—張圖。
(4）構建服務于全市排水業務相關部門的統一工作平臺。
(5）形成“上下聯動、內外結合、左右協調”的排水工作機制。
